    大型龍門加工中心
    首頁 > 產品中心 > 大型龍門加工中心 >

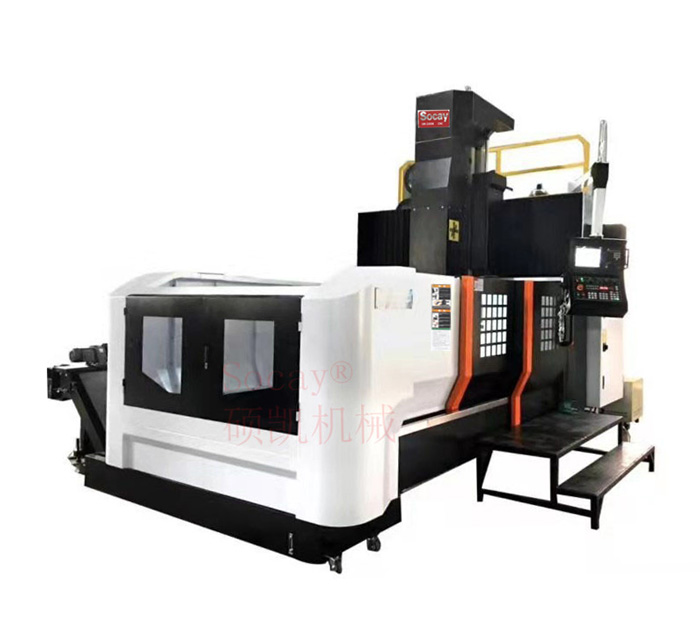

    大型龍門加工中心 LM-2203B

    產品介紹

    技術參數

    產品配置


      碩凱大型龍門加工中心LM-1402/LM-1502/LM-1503/LM-2202B/LM-2203B

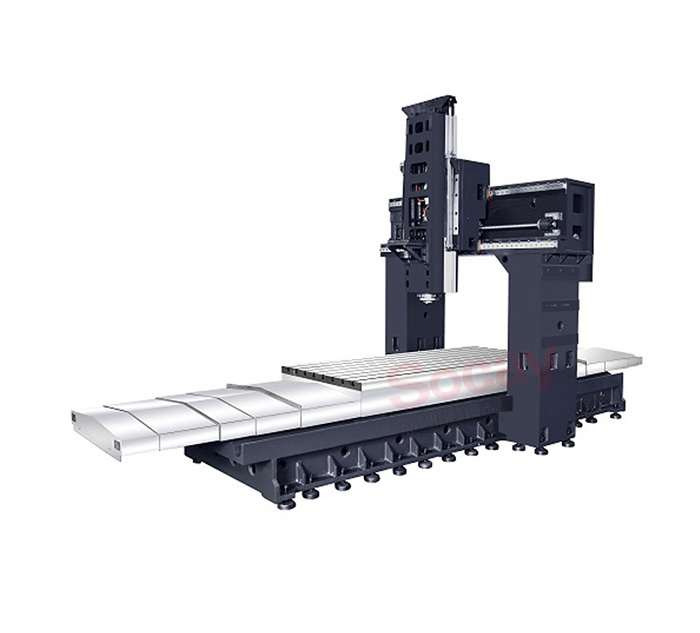

      碩凱大型龍門加工中心採用鑄件底座，超大型立柱及橫樑箱型結構，機床剛性強和穩定性高，橫樑采斜背式設計，加寬型滑道受力寬闊，機頭重心平均緊靠於橫樑中心，以達到更佳的運動精度和重切屑能力。設計中心對稱式主軸系統，確保配置主軸、主軸馬達、滾珠螺杆及變配重油壓缸位置，避免升溫變位，產生不平衡，影響加工精度。Z軸變配重油缸採用懸吊式支撐，緊靠於運動重心位置，並對稱主軸、驅動螺杆及主軸馬達中心之配置，以排除不平衡力產生，確保微量進給的加工精度。Y軸方軌式滑道，全行程移動支撐，運動穩性最大承重可達25000kgf。

      性能特點：

      一、機床精密度和穩定性:
      1、保證高速運轉時工作精度,定位精度和重複精度±0.005。
      2、碩凱大型龍門加工中心，高剛性一體成型底座與寬型立柱基座採用米納鑄鐵，其超細微粒結構，具有高物理性質，在苛嚴的環境下也不會扭曲變形。
      3、主軸結構採用高品質的合金鋼件，結構精密，運行穩定。
      4、鑄件經有限元素分析法電腦計算分析，結構強度及加強筋的搭配，提高機械的剛性。
      5、三軸採用C3級大直徑螺杆，兩端採用預拉設計，剛性極佳，X、Y軸採用重負載滾柱線性導軌、Z軸滑軌/滾柱線軌可選，可支撐重負荷，快速運動，定位準確，
      6、鑄鐵底座，結構寬實，鞍座加寬加長，全支撐設計，具有傑出的重負荷能力和機床穩定性。
      7、主軸腔體內以肋骨強化結構，主軸穩固支撐，保證高速運轉時，加工產品的精度。
      8、Z軸採用儲能式氮氣平衡設計，運動平衡極佳，加工產品精確可靠性。


      二、碩凱大型龍門加工中心採用進口高精密、高性能主軸:
      1、回應快，強度高，加工效率高。
      2、高強韌四瓣爪拉刀，接觸面大，抓刀力強，刀柄頭損耗小。
      3、碩凱龍門加工中心採用大馬力主軸馬達，適合高速重切屑加工;採用機械式壓刀松刀裝置，在Z軸運動的同時完成裝卸，提高換刀效率。
      4、主軸經馬達直接驅動，直接傳輸扭力，以獲得更高的鑽孔攻牙效果。
      5、主軸高速運轉搭配主軸油溫控制系統，自動溫差探測控制，保證主軸在恒溫下運行，提高主軸運行精度及壽命。


      三、碩凱大型龍門加工中心應用領域:
      適用加工大型汽車、家電模具、軍工產品、模架加工等相關產品，
    上一篇：大型龍門加工中心 LM-2204B
    下一篇：大型龍門加工中心 LM-1503
